[vsphere] vMotion - DRS 실습1

DRS ?

⑴ 서버의 부하가 발생할 경우 연결되어 있는 가상머신을 다른 서버로 옮겨 사용하면서 안정적이고 지속적인 서비스를 제공하는 것으로 vSphere 7.0 U 1부터는 vCLS를 의존하여 사용된다.

⑵ 가상머신이 시작되는 위치를 결정하는데 참여한다.(네트워크가 많은 곳에는 가상머신이 필요 x)

​

​

- DRS 클러스터 서비스를 시작을 위한 요구 사항

· Standard Storage Requirement : 공유되고 있는 저장소 필요​​

· Shared VMFS Volume Requirement : VMFS Volume이 필요

· Processor Compatibility Requirements

: 새로 들인 장비가 기존에 이용하던 장비보다 성능이 좋을 때. 두 개의 장비끼리 vMotion 기능을 이용하면서 통신하려면 새로 들인 장비의 스펙을 낮추어 사용하여 cpu 호환성을 맞추는 것.(EVC 설정 필요)

· vMotion Requirement for DRS Clusters : vMotion이 할 수 있는 네트워크에 포함되어 있어야 함

---

DRS 사전 준비

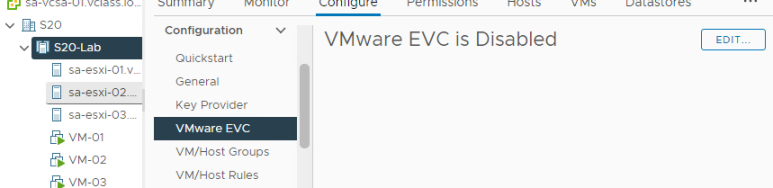

1. EVC 설정

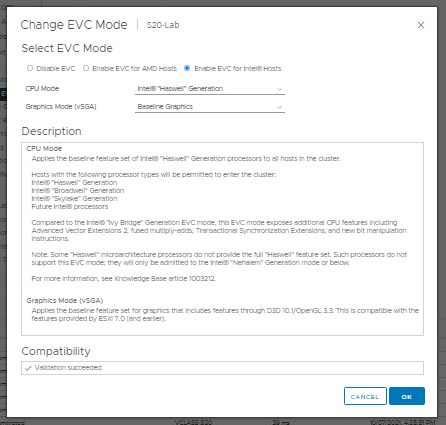

vMotion의 DRS 기능을 사용하기 위해서 EVC를 사용하여 장비 간 호환성 여부를 체크해 준다

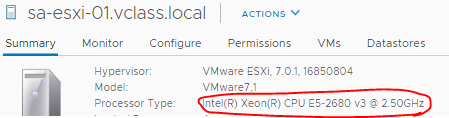

프로세스 타입을 확인 가능

Compatibility가 Succeeded로 서버 호환성 확인 완료

​

​

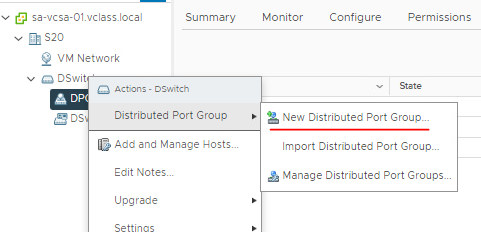

2. vMotion이 가능한 Network 설정을 위해 포트 그룹 생성

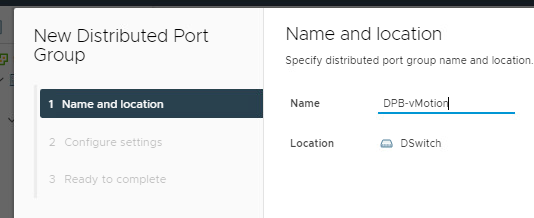

- 포트 이름 지정

​

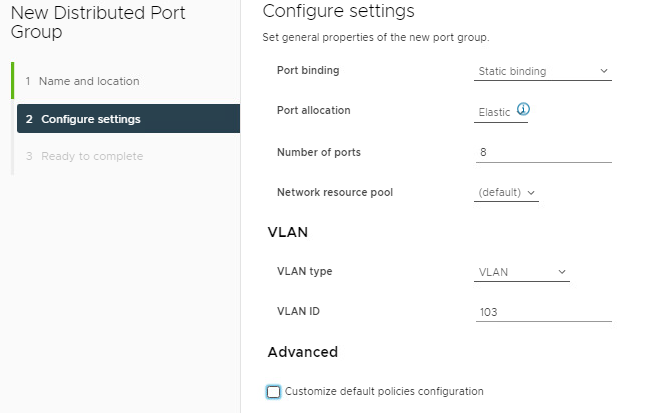

- VLAN 103번으로 연결

​

​

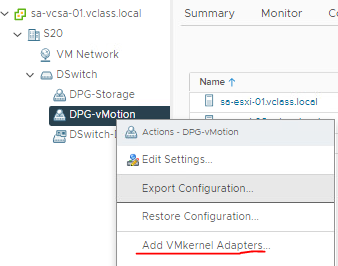

3. 커널 어댑터 추가

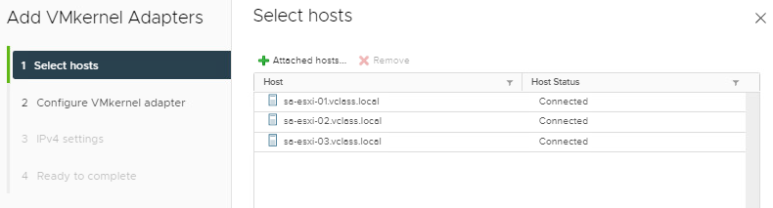

- 호스트 선택

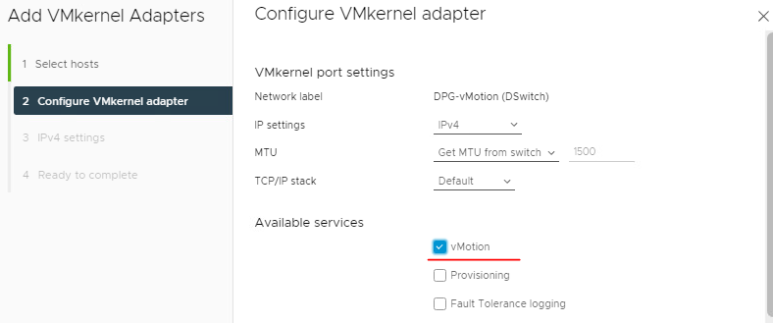

vMotion 기능을 네트워크에 추가하여 DRS의 요구 사항 충족 진행

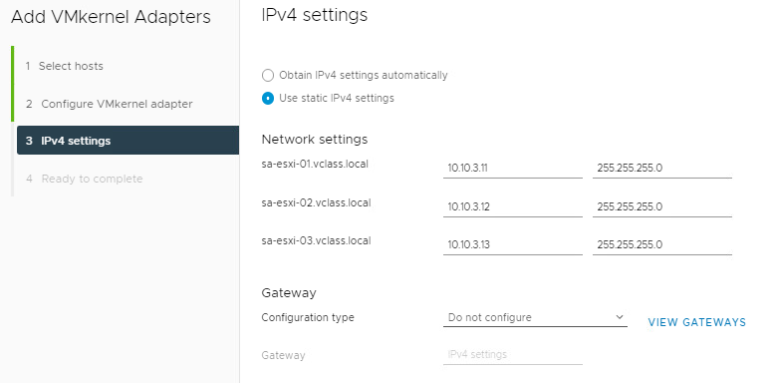

각 서버의 커널 IP 주소 설정

​

​

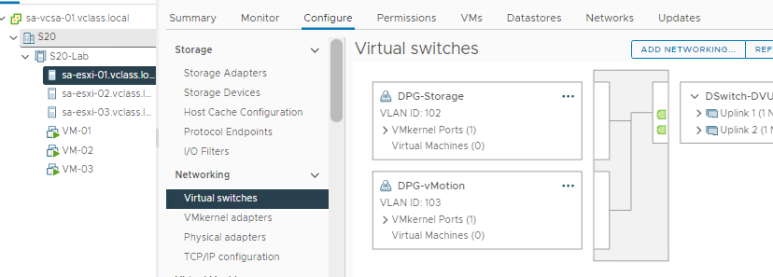

4. 각 서버 분산 스위치에 포트 그룹 생성 완료

​

​

가상머신 Migrate 실습

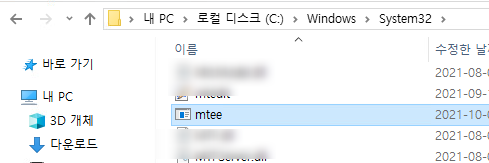

- 가상머신의 네트워크 변경 확인을 하기 위한 유용한 툴 설치(mtee) : 연도, 시간 등 상세한 네트워크 내용을 기록에 남기며 진행

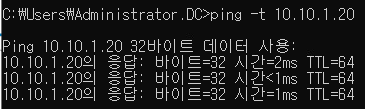

- cmd 창을 열어 ping을 계속 보낸다.

ping -t 10.10.1.20

​

​

1. 현재 연결된 서비스를 확인한다

​

​

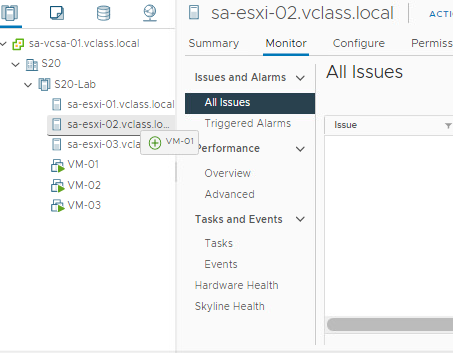

2. 가상 머신을 드래그하여 다른 서버로 이주 시키기

​

​

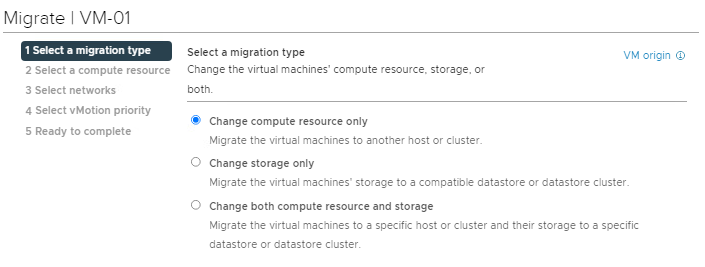

3. 컴퓨터 자원 변경 선택

· Change computer resource only : 자원 서버를 변경 시킨다

· Change Storage only : 저장소를 변경 시킨다.

· Change both computer resource and storage : 자원과 저장소 모두 다른 서버, 스토리지로 변경 시킨다

​

​

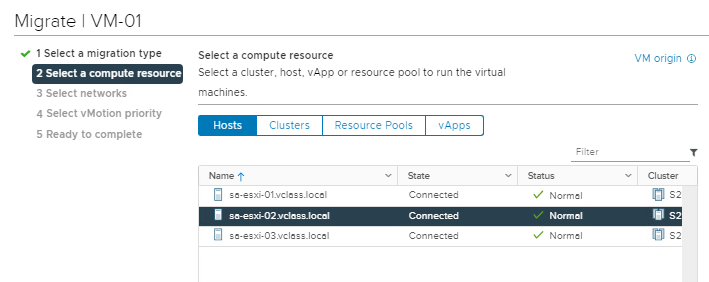

4. 변경될 서버 선택

​

​

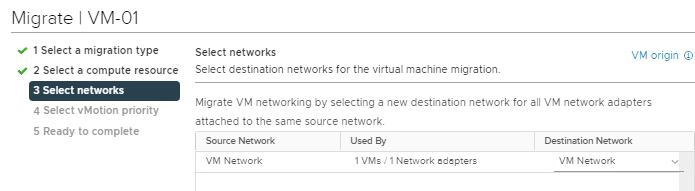

5. Network 선택

네트워크 변경 없으므로 선택 필요 x

​

​

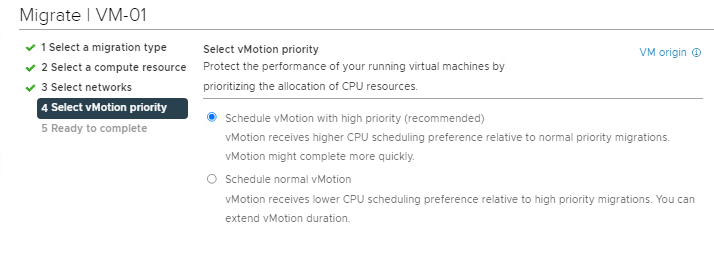

6. 우선순위 설정

높은 우선순위를 가지고 vMotion 작동

​

​

7. 확인

- 가상머신 Migrate 확인

VM-01 가상머신의 서버가 변경됨

​

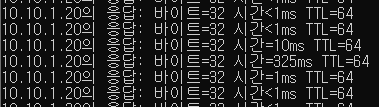

- 네트워크 확인

네트워크의 재연결로 끊기거나 평균보다 오랜 시간 발생

​이로 인해 가상머신의 마이그레이션을 알 수 있다.
